【項目名稱】海南新體育中心UHPC幕墻板項目

【建設地址】?？谑形骱０兑晕?，長流組團以東

【UHPC工程量】8000㎡

【總承包】中鐵四局

【施工單位】四川省東金龍建筑裝飾工程有限公司

【UHPC生產廠家】廣東飾紀上品建材科技有限公司

1、項目簡介

海南省體育中心項目位于?？谑形骱０兑晕鳎L(zhǎng)流組團以東。項目初步規劃建設一座約6萬個座位的主體育場、一座約6000個座位的體育館、一座約2000個座位的游泳跳水館、一個用地面積約2公頃的網球場館和配套沙灘排球場、高爾夫球練習場、田徑（足球）練習場、群眾健身廣場等輔助設施。

2、工程特點

該項目總建筑面積33096.53平方米，分為體育館、游泳館及運動場三個單體。

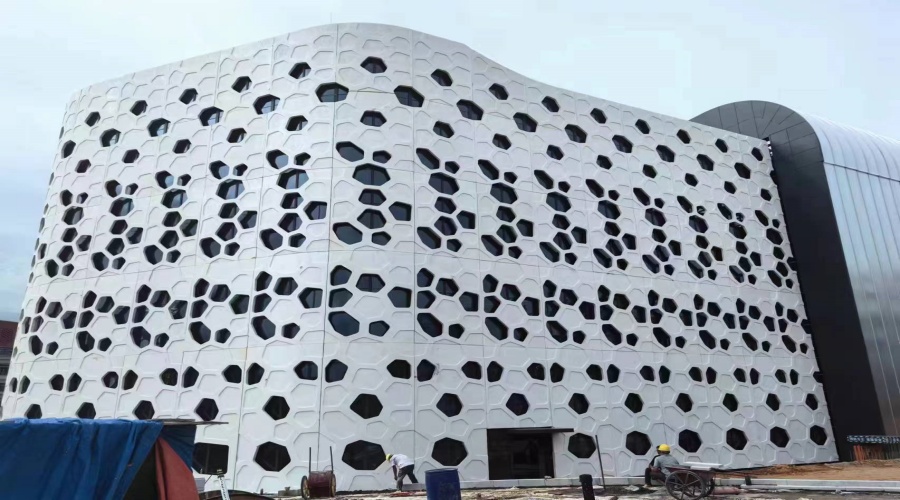

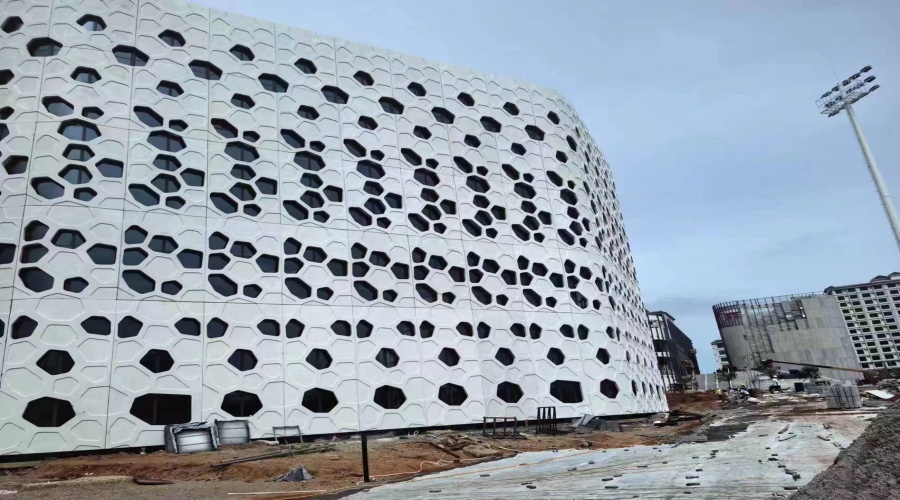

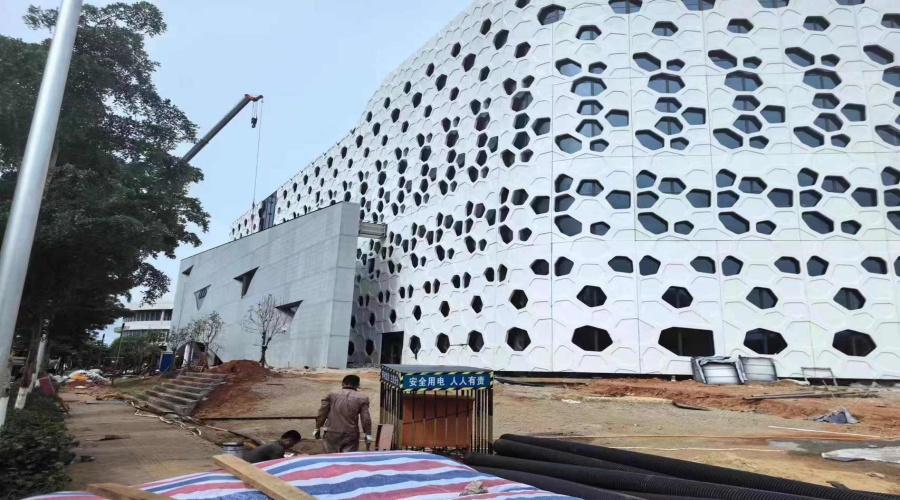

本工程幕墻部分采用UHPC高性能混凝土掛板，每塊掛板尺寸為：長度2500mm - 7600mm，寬度1050mm - 1300mm；掛板厚度為30mm，加強肋處厚度為100mm；每個幕墻位置掛板數量為6-10塊，總面積約8000㎡。

3、外墻系統

 UHPC材料：

本項目外墻系統采用UHPC幕墻板系統，UHPC是Ultra-High Performance Concrete的簡稱，即超高性能混凝土，是一種組成材料顆粒的級配達到最佳的水泥基復合材料，高抗壓強度,含有較高比例的微細鋼纖維增強材料,采用特殊級配骨料可提供致密結構，耐久性高。它的基本配制原理是：通過提高組織成分的細度與活性，不使用粗骨料，使材料內部的孔隙與微裂縫減到最少，以獲得超高強度與高耐久性。

4、圖紙深化

根據圖紙呈現的外立面變化層次和節奏，找出規律，進行分塊設計。此過程主要論證內容有分縫立面效果、單件產品受力計算、可批量制造及運輸、易安裝等；以1#樓為例，項目依據層高和軸線模數，按照均衡美觀分縫，產品尺寸2430×4390mm(30mm厚)，產品呈均衡式排布，無水平及豎向通縫（除角部），板塊完整，安裝按照排列規律進行。

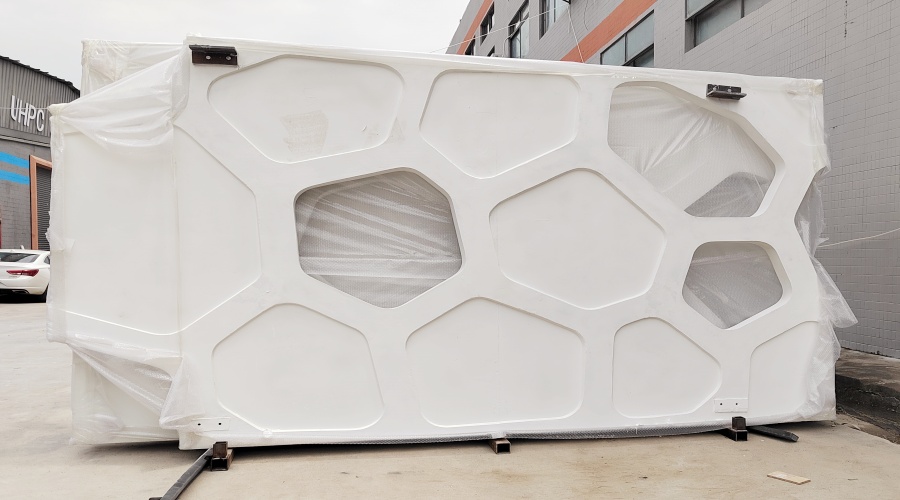

在節點的深化設計中，切實保證加強肋在制作、存放、運輸、安裝和使用各個階段的承載能力，有足夠的強度和剛度；避免對UHPC面層形成剛性約束。對于一些尺寸大、容易變形的構件，為避免存放、運輸、安裝過程的變形，設置臨時支撐，安裝時再卸去。

5、生產制作階段

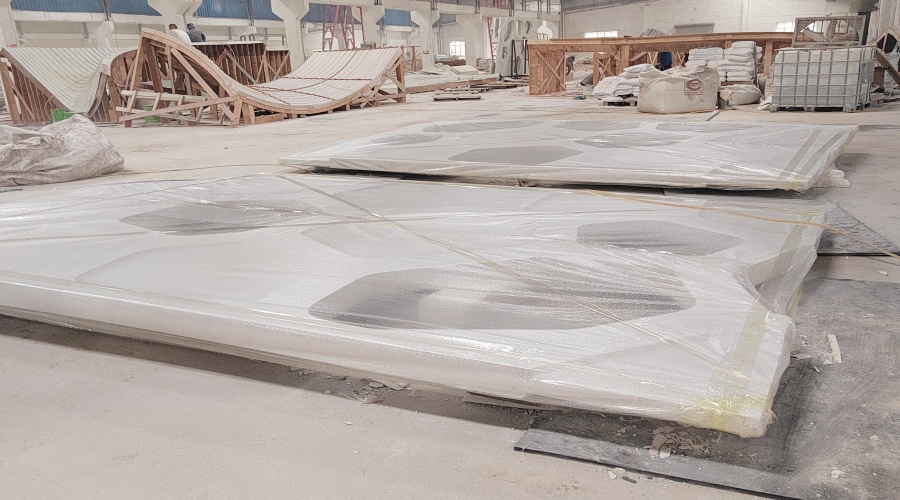

在初期技術準備方面，經過論證及生產檢驗，對UHPC幕墻板生產配方及工藝進行優化，并對產品易產生集中應力的部進行加強，避免產品在脫模、運輸、安裝等移動環節產生裂縫。在原材料階段，精細工藝實施，保證細骨料的合格率；在生產組織及計劃管理方面，嚴格按照現場安裝順序組織模具、采用了木模具、雕刻模具等，做到保證質量滿足工期下成本最優。

由于所采用的UHPC幕墻板造型沒有重復，模具的需求量非常之大，而且要使最終的產品能夠緊密拼接，對模具質量和精度的要求必須嚴格控制，同時工期要求緊張，因此在生產到施工整個過程都存在不少難點。不過，在利用現代化先進技術和設備之后，這種完全不規則的幕墻板的生產相較傳統生產方法更加可控簡易，最終保質按時完成生產施工任務。
